专为悬挑大跨度屋面开发的板桁架系统

    2022/04/22 | 创新技术, 最新资讯

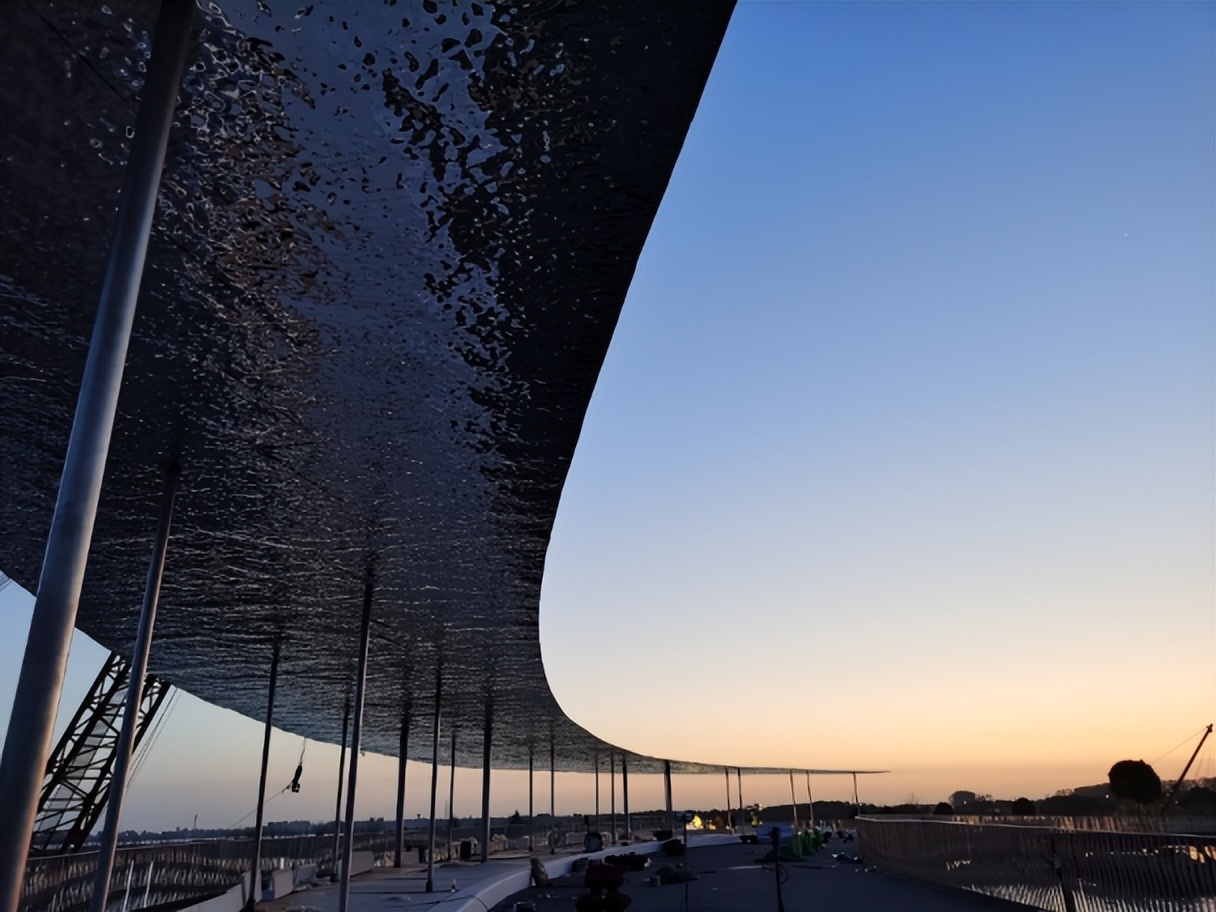

    现代风格的建筑,超薄永远是建筑师最喜欢的风格。不管是屋面、廊架,还是人行桥。对结构工程来说,需要同时达到轻盈、薄透和稳固,这无疑是一次高难度的挑战。泰大创新研发的超薄板桁架系统,是针对屋面、楼面产品化的解决方案,以满足建筑师对超薄结构的偏爱。

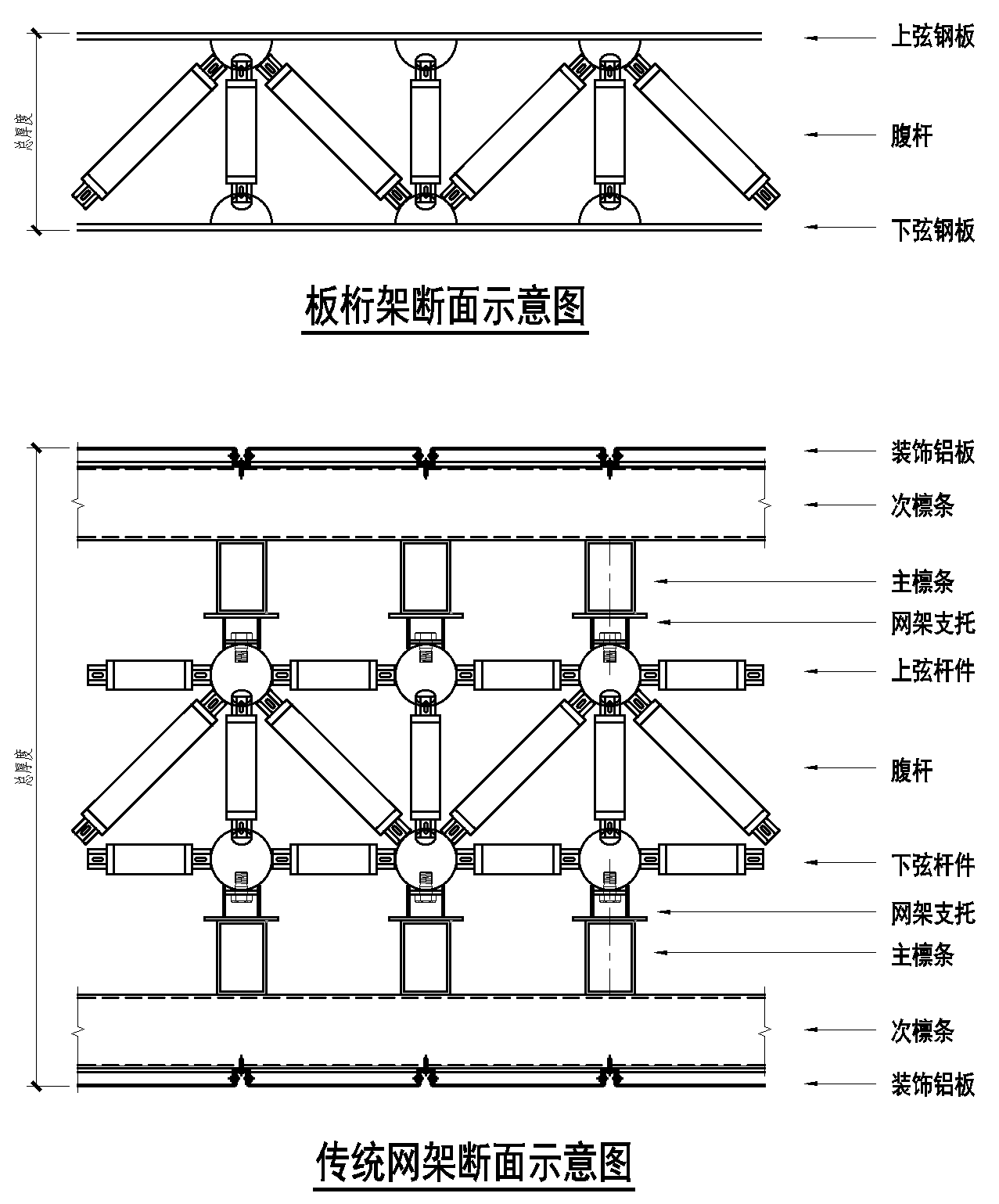

    板桁架技术采用上下两块钢板代替传统桁架,网架结构的上下弦杆,并配以高品质涂装同时充当建筑完成装饰面,建筑、结构的和谐统一。相对于传统网架而言,板桁架结构刚度和抗弯模量得以大幅提升。完成厚度减小至传统结构的1/3,最薄厚度仅为50mm,边缘可薄至5mm。而且板桁架结构采用装配式方式设计,可根据现场情况在工厂进行部件生产,现场进行装配式施工组装。

    泰大创新提出的板桁架解决方案,是将板桁架技术产品化,可用于悬挑大跨度屋面。这样带来的好处是:

    1. 设计标准化,建立了设计库。设计变得比较简单。虽然仍然需要借助高级分析软件进行有限元分析,然而由于将一部分标准化工作前置,设计费将不再高昂,设计时间也变得更快,满足项目快速的要求。

    同时,我们也研究了通过遗传算法获取最有力的立柱布置方案,使得设计速度大幅加快,合理性大幅加强。

    2. 生产标准化,泰大创新联合工厂进行生产工艺攻关,可以快速完成项目的生产,而不是每一个工程都需要寻找合适的工厂加工。可以根据标准化的库存件,现场完成装配式快速拼装。

    3. 成本降低。

    (1) 当工程变成了产品,产品标准化以后,造价自然就大幅降低了。

    (2) 通过有限元分析的结果,优化板厚

    (3) 建筑即结构,无需铝板装饰。这样节省的铝板成本,足以用来做板桁架的结构了。
