专为悬挑・大跨度屋面开发的板桁架系统

技术助力艺术,结构成就建筑之美。

板桁架系统
面层装饰与受力合二为一

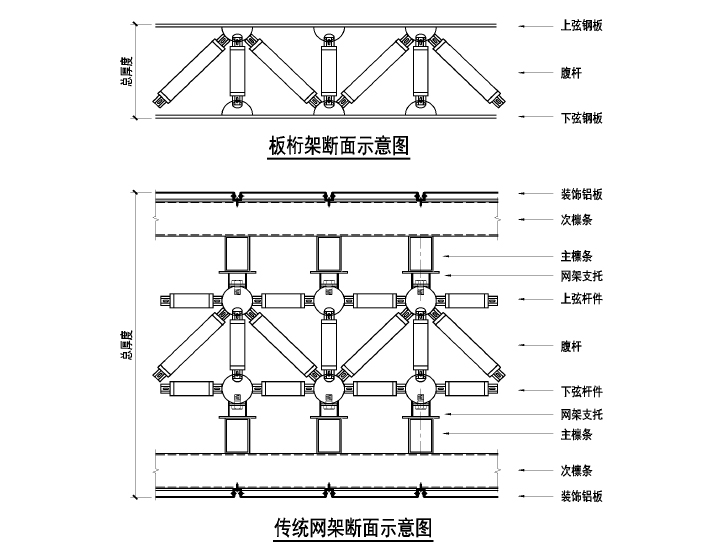

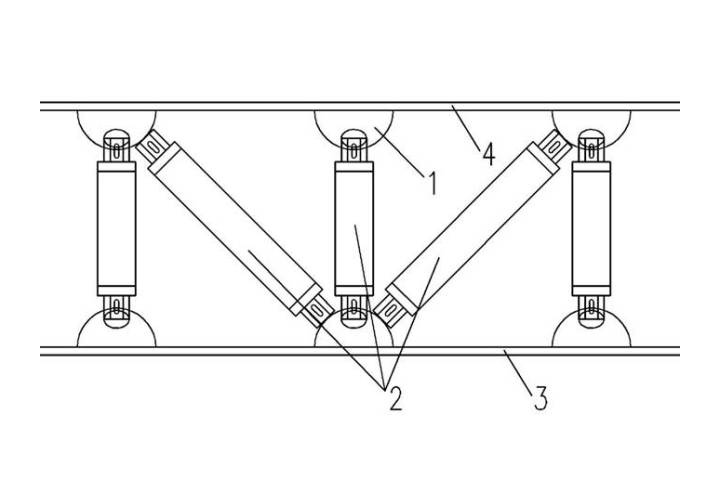

板桁架技术采用上下两块钢板代替传统桁架/网架结构的上下弦杆,并配以高品质涂装同时充当建筑完成装饰面,建筑、结构和谐统一。

完成厚度减小至传统结构的1/3

由于大幅提高结构厚度,上下弦钢板可承载截面积也方便调整。 相对于传统网架而言,板桁架结构刚度和抗弯模量得以大幅提升。

可栓可焊,工厂生产,工地组装

结构采用装配式方式设计,可根据现场情况在工厂进行部件生产,现场进行装配式施工组装。

更轻・更薄・更简洁

极轻之态,极简之形。

超薄

大幅减小屋面厚度,实现轻薄之美。

无缝效果

由于钢板方便焊接,屋面可实现无缝效果,避免出现如铝板屋面一样的板缝。

管线隐藏

所有管线、灯光均可藏在板桁架空腔之内,外表干净简洁。

设计灵活 • 造价不贵

造得出,用得起。

板桁架的传力路径为双向传力

双向传力,支点灵活

板桁架的传力路径为双向传力,与常规梁板结构不同的是,立柱位置可灵活布置。

效果好,但造价不贵

效果好,但造价不贵

虽然结构用钢量较大,但由于取消了屋面装饰铝板,实际造价甚至相对传统结构方式更低。

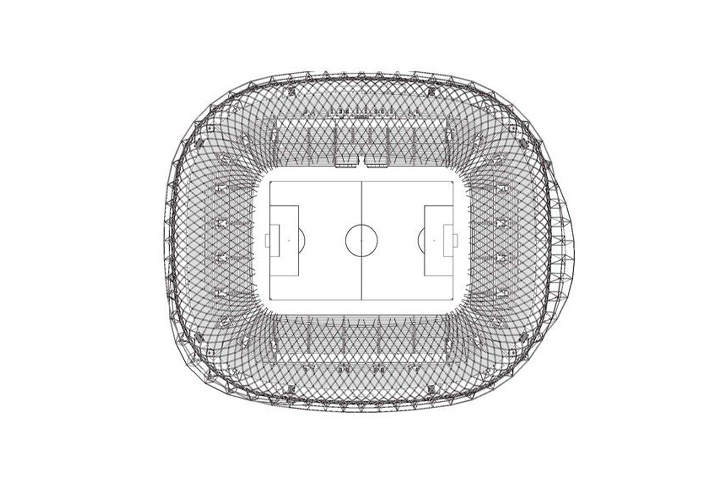

主要用于大跨度结构

适用范围

主要用于大跨度结构,尤其是大悬臂结构。

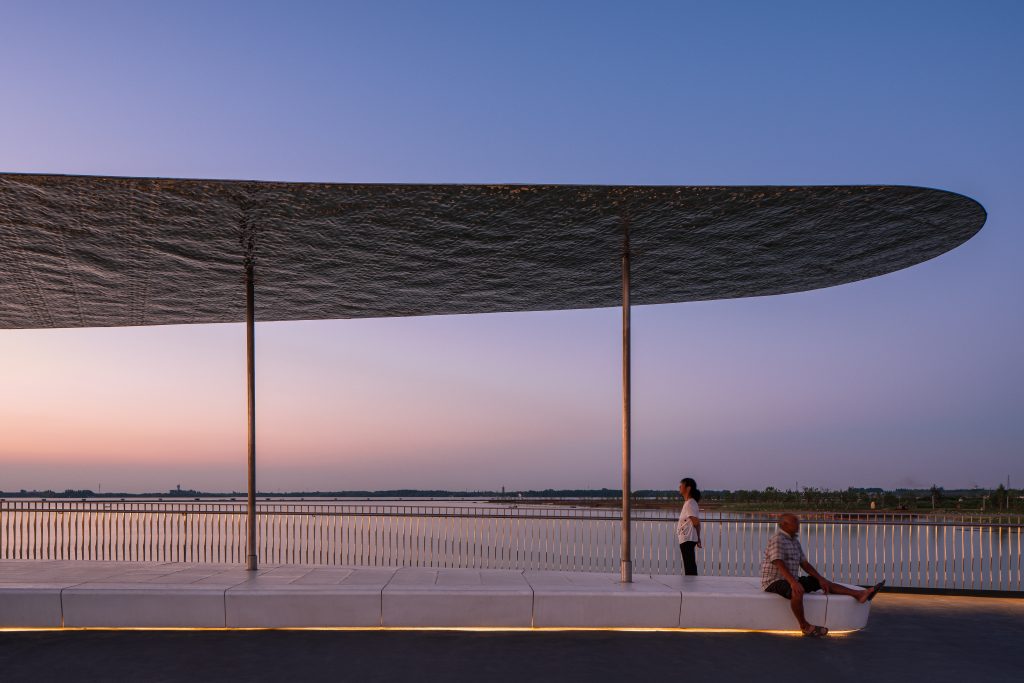

成熟案例

我们已经在多个项目中使用了板桁架技术。

怎忍心拒绝建筑师的“轻薄”要求?

我们致力于为建筑师打造“轻薄”的结构。
除了板桁架专利之外,亦有TD-LOFT超薄夹层系统、无檩网架系统等独创技术解决方案。
同时对结构力学概念的灵活运用,我们协助建筑师在诸多建筑中实现了更加“轻薄”的建筑效果。

如有需要,欢迎来电咨询:400 606 5295
