板桁架是泰大创新专为轻薄结构打造的创新技术，至今已应用到多种类型的建筑和景观项目中，本文就超薄板桁架的应用形式进行初步总结，希望能为广大设计师们提供必要借鉴或激发更多灵感。

板桁架的应用场景本质围绕“跨度需求≥6m，对截面厚度敏感+追求轻量化/空间灵活性”，尤其在需要避免厚重结构、提升空间通透感的场景中优势显著，且可通过材质和节点设计的调整，适配不同项目对面层表现和施工效率的要求。

1.大挑檐建筑/构筑物

薄如蝉翼、平整无缝

拥有巨大悬挑的建筑，为实现“一片轻盈的屋面”这样的既定概念，对屋面自身的刚度有着极高的要求。板桁架作为建筑与结构一体化的产品，具有强大的面外刚度，且与传统铝板等材料难以实现无缝拼接不同，板桁架可以实现装配式无缝拼接，从而呈现出干净整洁、平整细腻的面层效果。

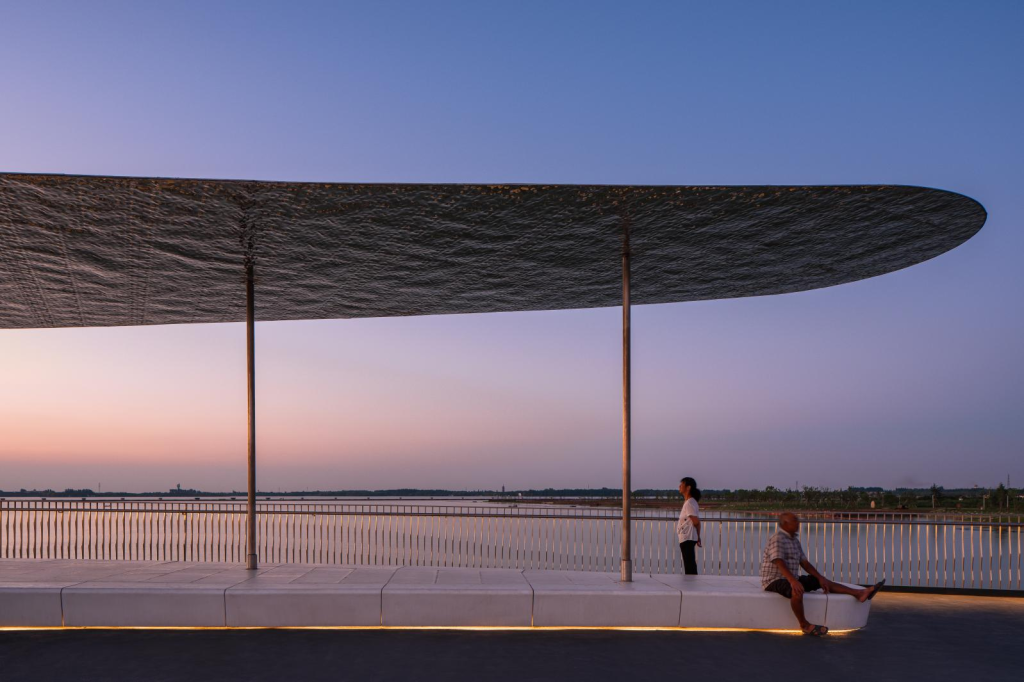

项目案例：上海青浦元荡桥飘板。
合作设计方：BAU

上海青浦元荡桥的桥面飘板采用了超薄板桁架屋面与超细立柱相结合的设计，屋面与立柱连接位置的厚度仅有100mm，而边缘厚度最薄可达到6mm。这种轻巧的设计理念，使得整座桥在视觉上更加轻盈、灵动。此外，板桁架屋面与立柱连接的位置进行了抗震节点加强措施，增强了整体结构的空间稳定性，同时保证了结构的侧向刚度。

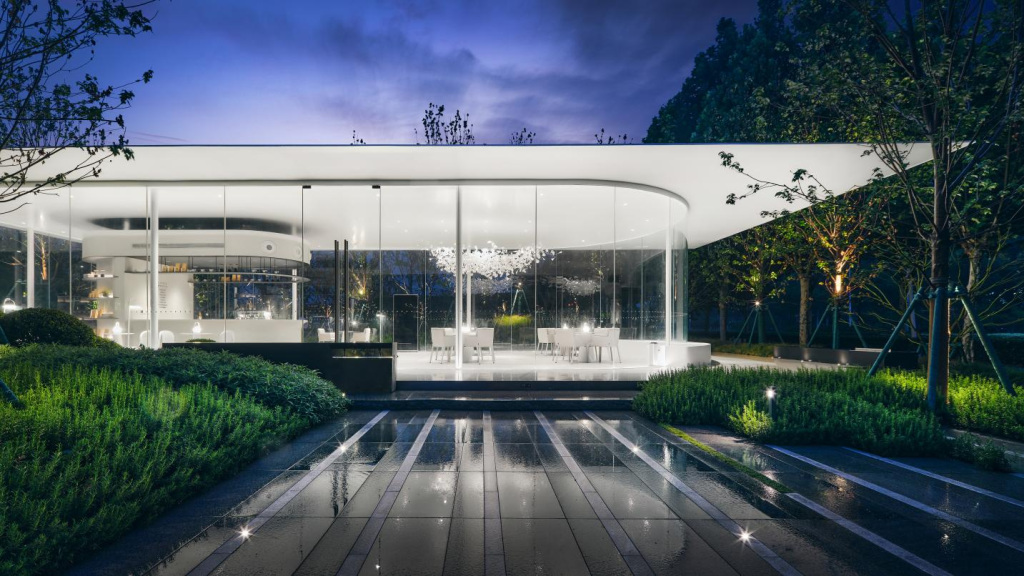

项目案例：北龙湖售楼处。屋顶厚度100mm，边缘收薄至20mm，立柱仅80mm。

2.风雨连廊

轻盈极简、自由立柱

区别于传统钢结构外包铝板，受力结构与外围护结构叠置的做法，板桁架的上下弦钢板既作为受力结构，也是围护面层，同时还可将灯孔、走线等功能集成在板桁架空腔内，因此大大缩减了施工完成厚度。应用于风雨连廊项目中，还可以使得立柱的布置更加灵活，打造灵动的廊下空间。

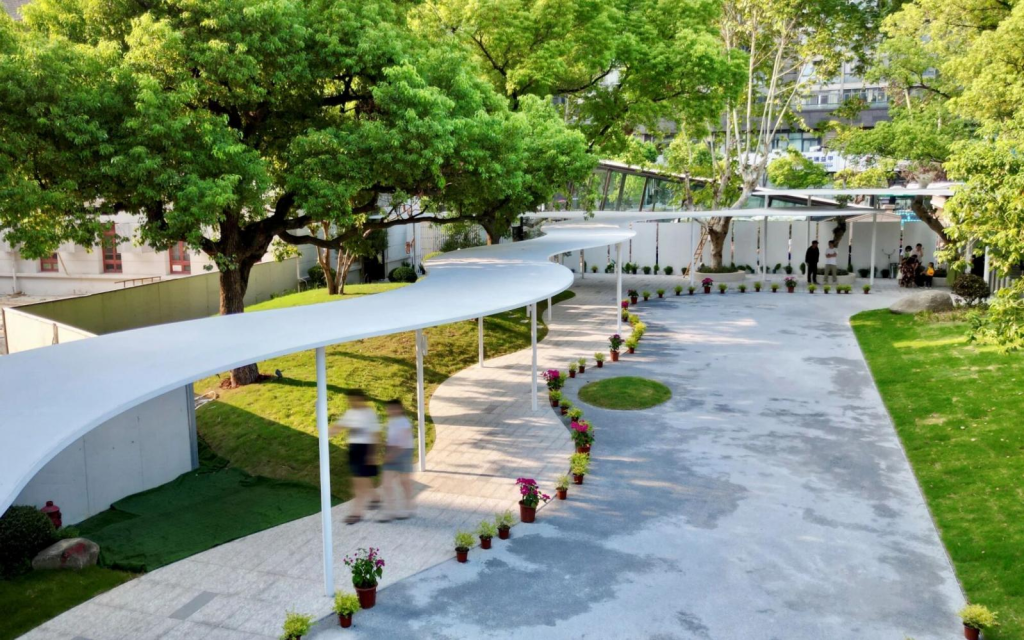

项目案例：浙江师范大学幼儿教育集团幼儿园环境改造-风雨连廊
超薄板桁架技术打造的超长风雨连廊，双向传力结构对支点不规则结构优势显著。
合作设计方：HTD海天设计

纯净的廊下空间，纤细的立柱宛若从地面自然生长的白色芦苇。

3.圆形平面与大跨无柱空间

特殊造型、室内无柱

常规的圆形平面建筑，通常采用“径向梁+环向梁”的网格结构方案，另外再做屋面防水、保温和吊顶，仅“吊顶+屋面保温防水”的建筑构造厚度就达到约400mm。选用建筑结构一体化的板桁架则可以节省双面200mm左右的装饰层厚度，并优化室内立柱的布置形式、数量和直径大小。

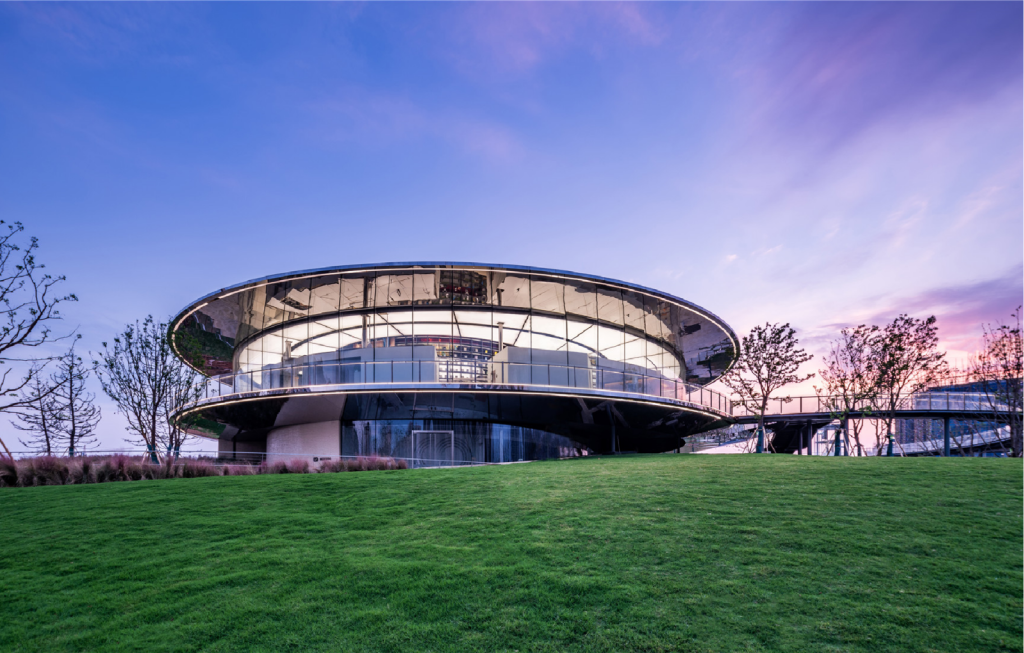

项目案例：南昌旭辉中心售楼处
合作设计方：cpc建筑设计

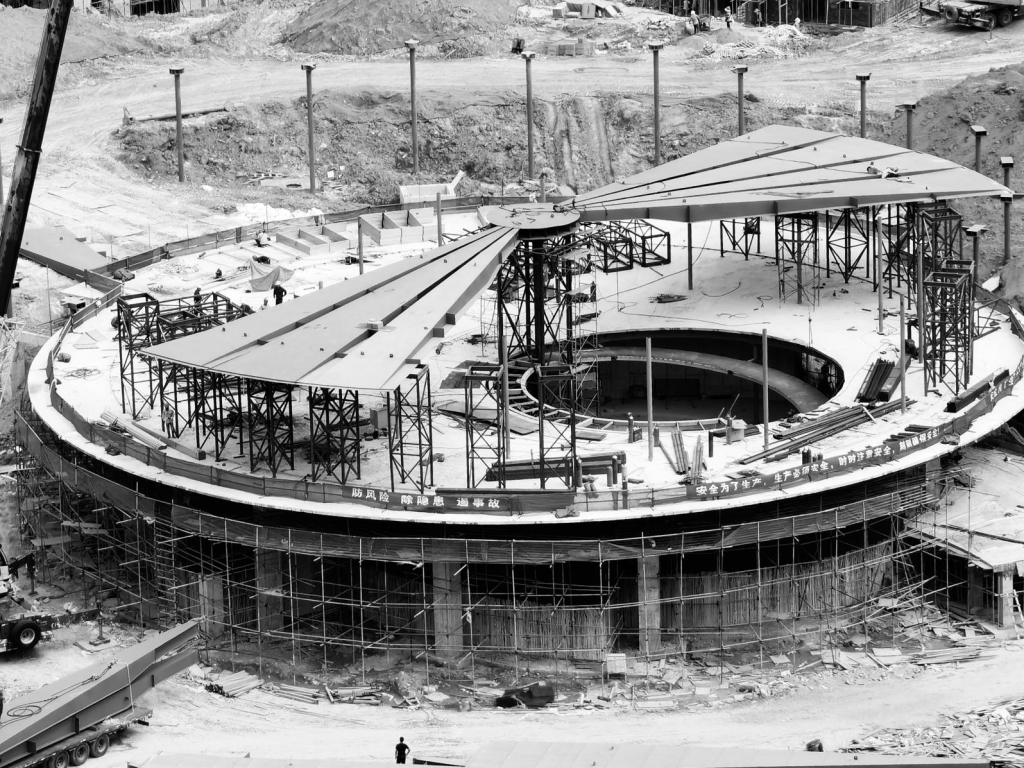

“披萨型”板桁架屋面在工厂分块预制，现场快速拼装。

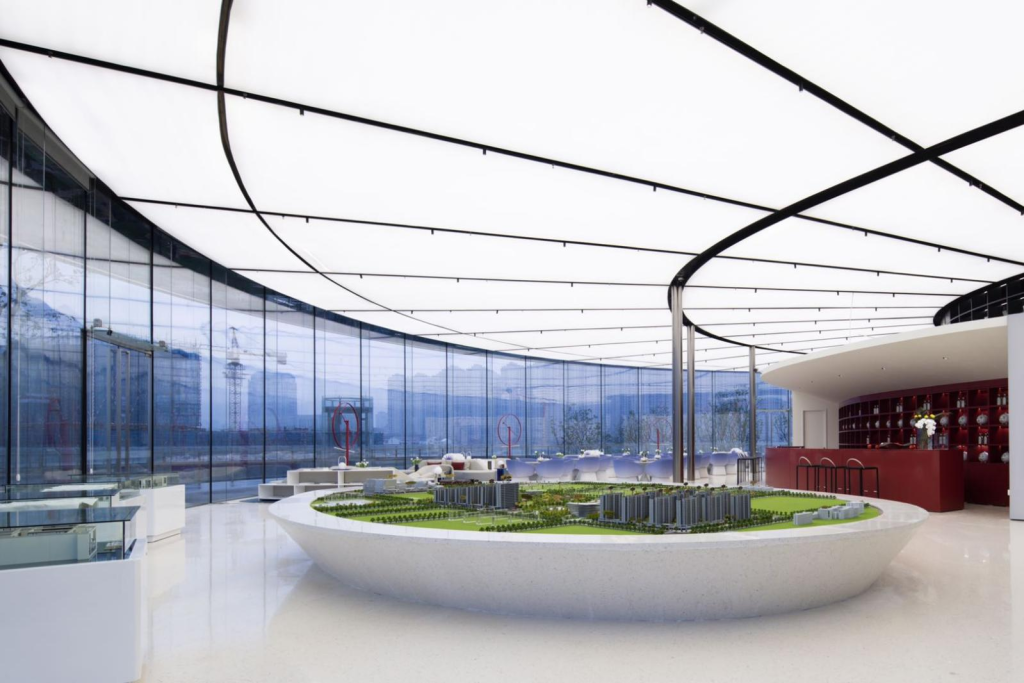

屋面最大悬挑长度达到16.5m，室内立柱极细，视野通透。

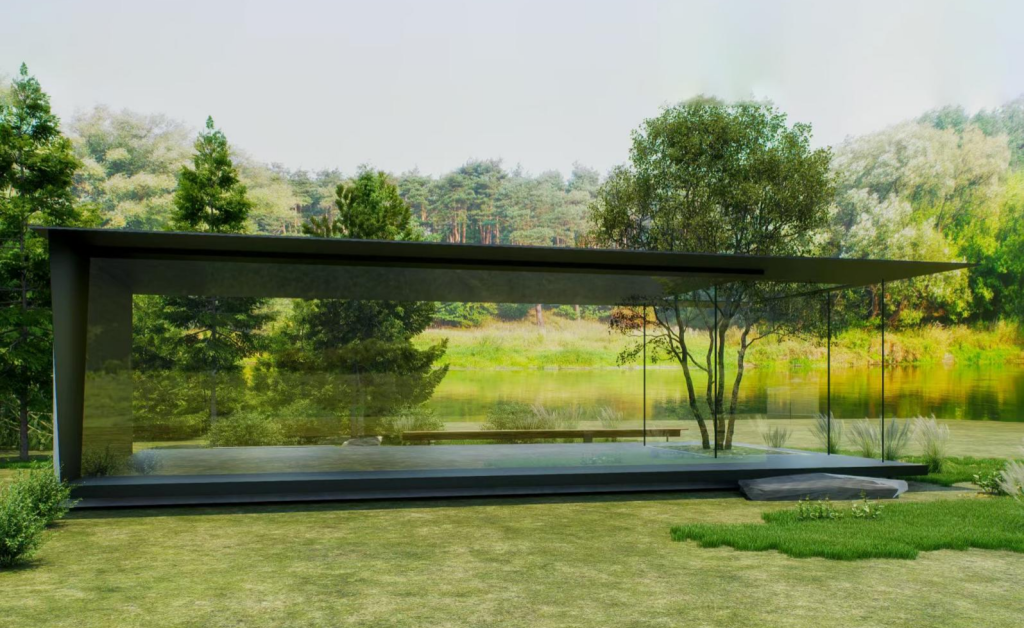

项目案例：百世威会客厅。超大玻璃承重结构与超薄板桁架屋面的组合，更通透，更极致。
合作设计方：百事威

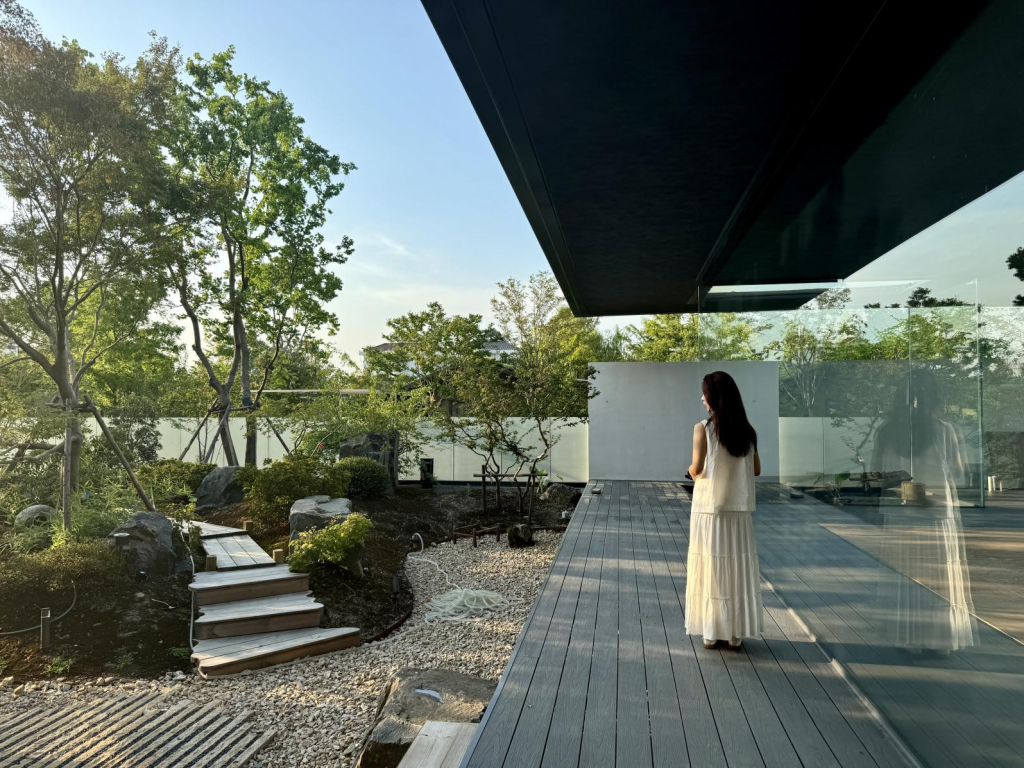

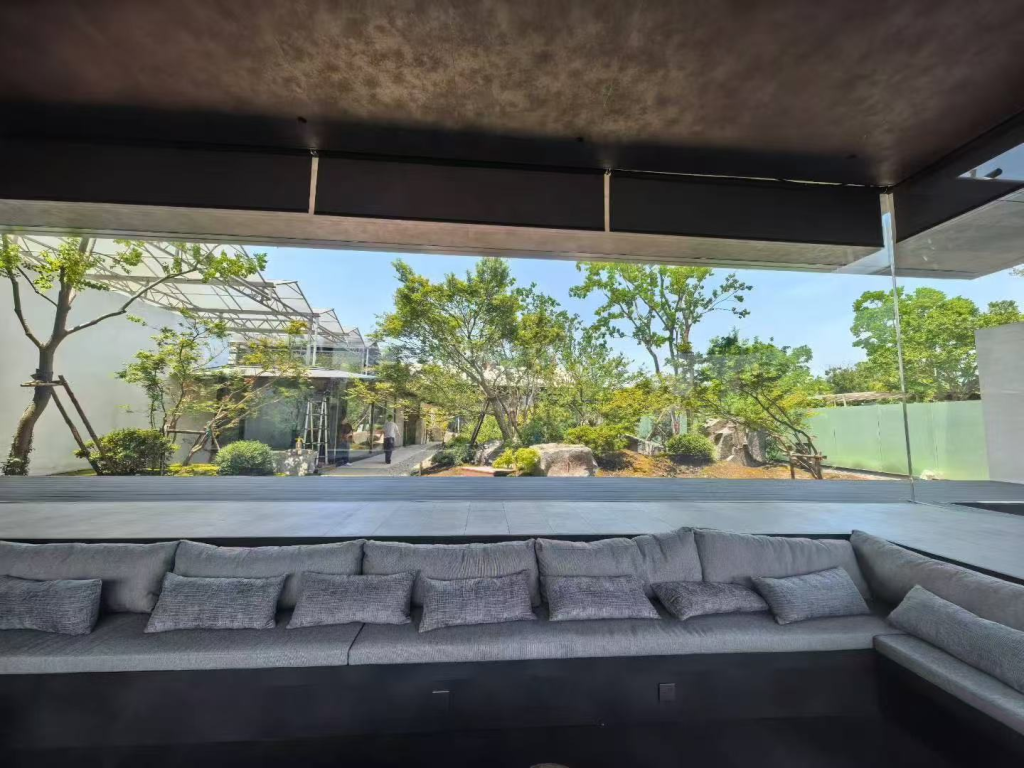

从室内看，视野开阔无遮挡，庭院景致尽收眼底。

4.双曲超薄屋面

超薄无局限

除了平面的造型外，板桁架也可以应用在双曲屋面项目中。

济南杨家河公园的配套建筑中，建筑师设计了一个双曲面的板桁架长廊，双曲连廊跨度近6m，完成厚度仅100mm。

在生产阶段，泰大采用数字化放样技术和三维数字模台技术提升异形板材生产精度，在运输阶段，制作专属打包架实现12块大型双曲构件零变形运抵现场；在施工阶段，项目团队驻场解决异形构件定位、与主体结构交叉施工等问题，仅用20天完成柱脚预埋、钢柱安装、板桁架吊装和现场拼接工作。

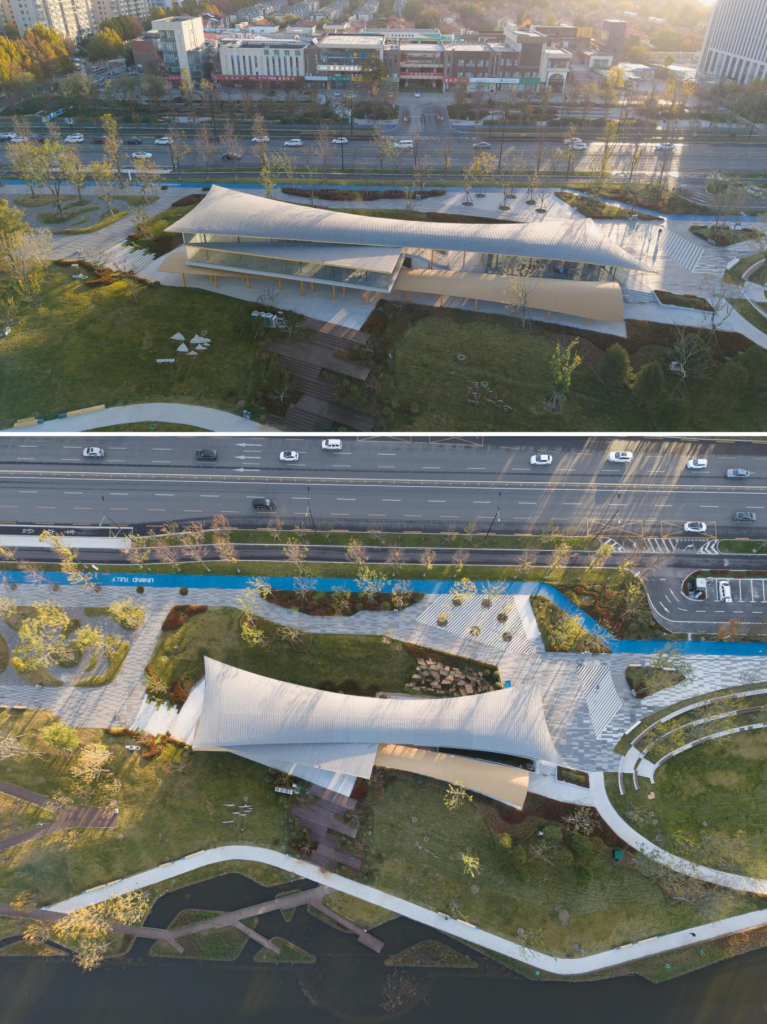

项目案例：济南杨家河公园配套建筑-双曲廊架。
合作设计方：一介建筑

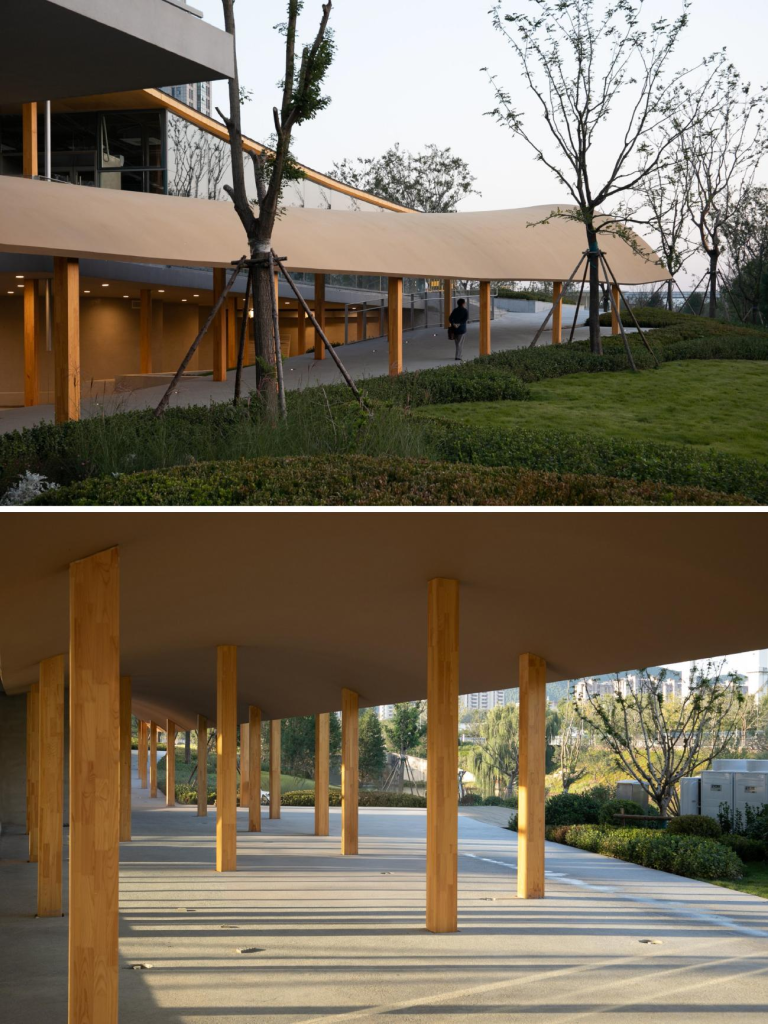

建筑形态通过具有张力的线性变化动势与滨水公园的自然景观相呼应。

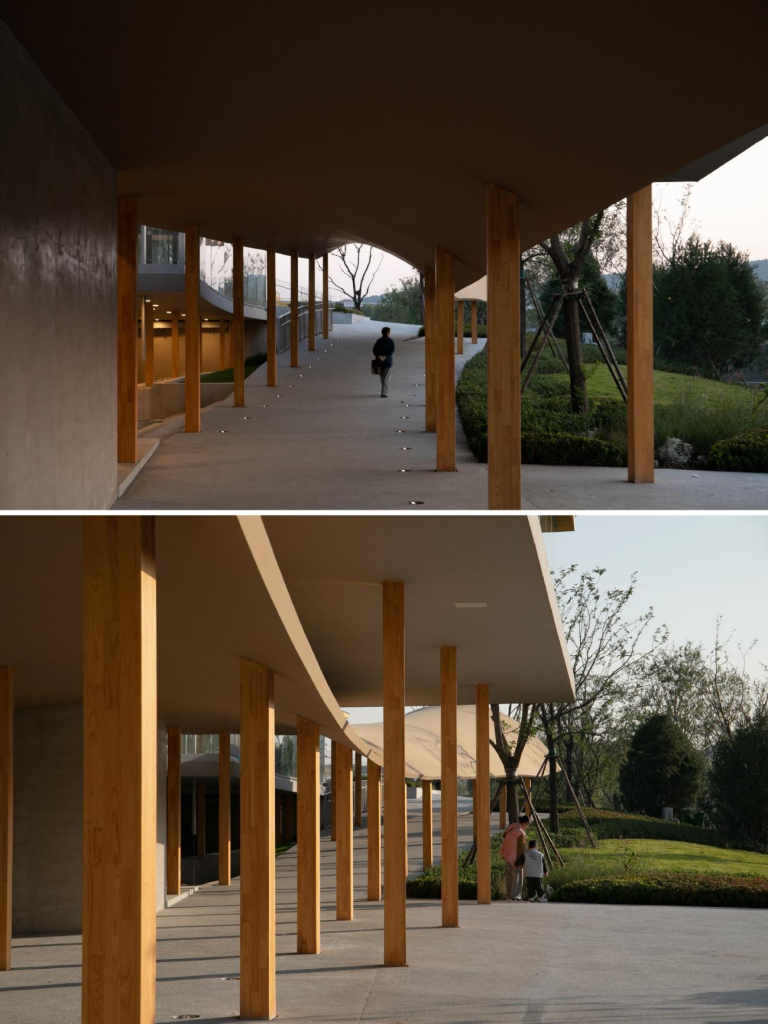

超长双曲廊下空间轻快而通透。

5.超薄雨篷

低荷载，增加使用空间

超薄板桁架在提升入口仪式感中也有妙用。轻量化设计降低主体结构荷载，同时增加使用空间。

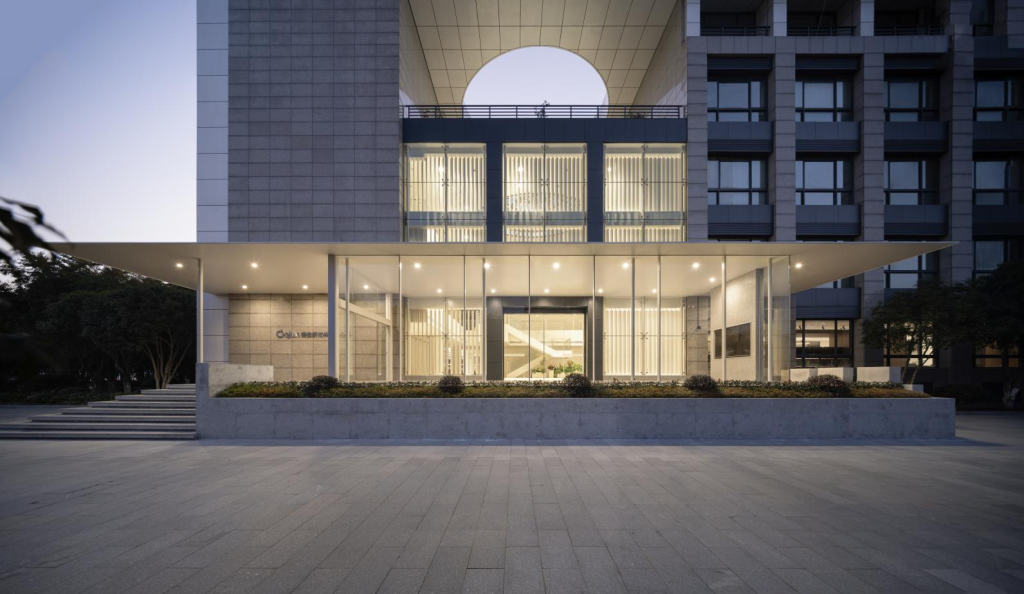

德俊新材料总部入口改造项目，为了使原本沉稳的建筑显得轻盈灵动，建筑师设计了一个轻盈的玻璃盒子作为入口空间序厅，超薄板桁架与极细立柱搭配，形成“漂浮”屋面，营造出轻盈通透而有诗意的入口空间。

项目案例：浙江海宁德俊新材料总部

6.结语

超薄板桁架具有轻薄、高效、灵活的特性，在不同类型的建筑和景观项目中展现出独特价值。无论是追求视觉轻盈感、空间通透感，还是需要适配特殊造型、提升施工效率，板桁架系统均可结合项目具体要求，提供切实可行的解决方案。

除了上述5大场景以外，还有更多使用场景等待探索。泰大以技术助力建筑师释放创造力，为建筑设计与施工带来更多可能性。
