近日，位于上海滴水湖庆典广场的8组21m花瓣灯杆已完工交付，泰大完成全套结构优化设计。

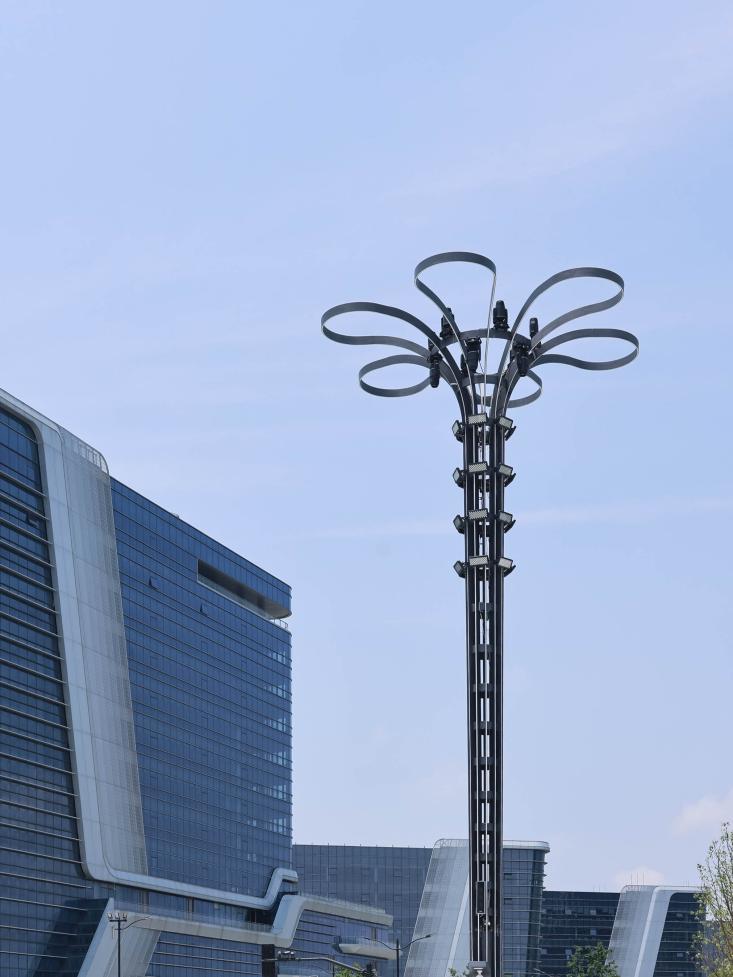

滴水湖庆典广场花瓣高杆灯实拍
原始方案的落地挑战
原始方案造型灵动，但在落地环节面临两个现实挑战。
其一，花瓣为空间双曲面，钢板弯制成型精度要求极高，直接批量加工存在一定难度。其二，花瓣枝杈间仅以两个圆环拉结，底部受力段构件相对纤细，结构落地性较差。
原方案：花瓣枝杈间仅以两个圆环拉结，底部受力段构件相对纤细，结构落地性较差
别人的结构设计：花瓣和枝杈间增加拉结，灯杆无粗细变化，与原方案差距较大，影响美观度
花瓣曲面优化：双曲改单曲
结构优化的重点之一，是将花瓣曲面由双扭曲调整为单曲面分段设计——花瓣主体大部分为平面直线钢板，仅外端小范围保留弧形处理。这样既可通过普通钢板直接切割成型，显著降低加工门槛，又能延续花瓣舒展的造型特征，在可施工性与美学之间取得平衡。

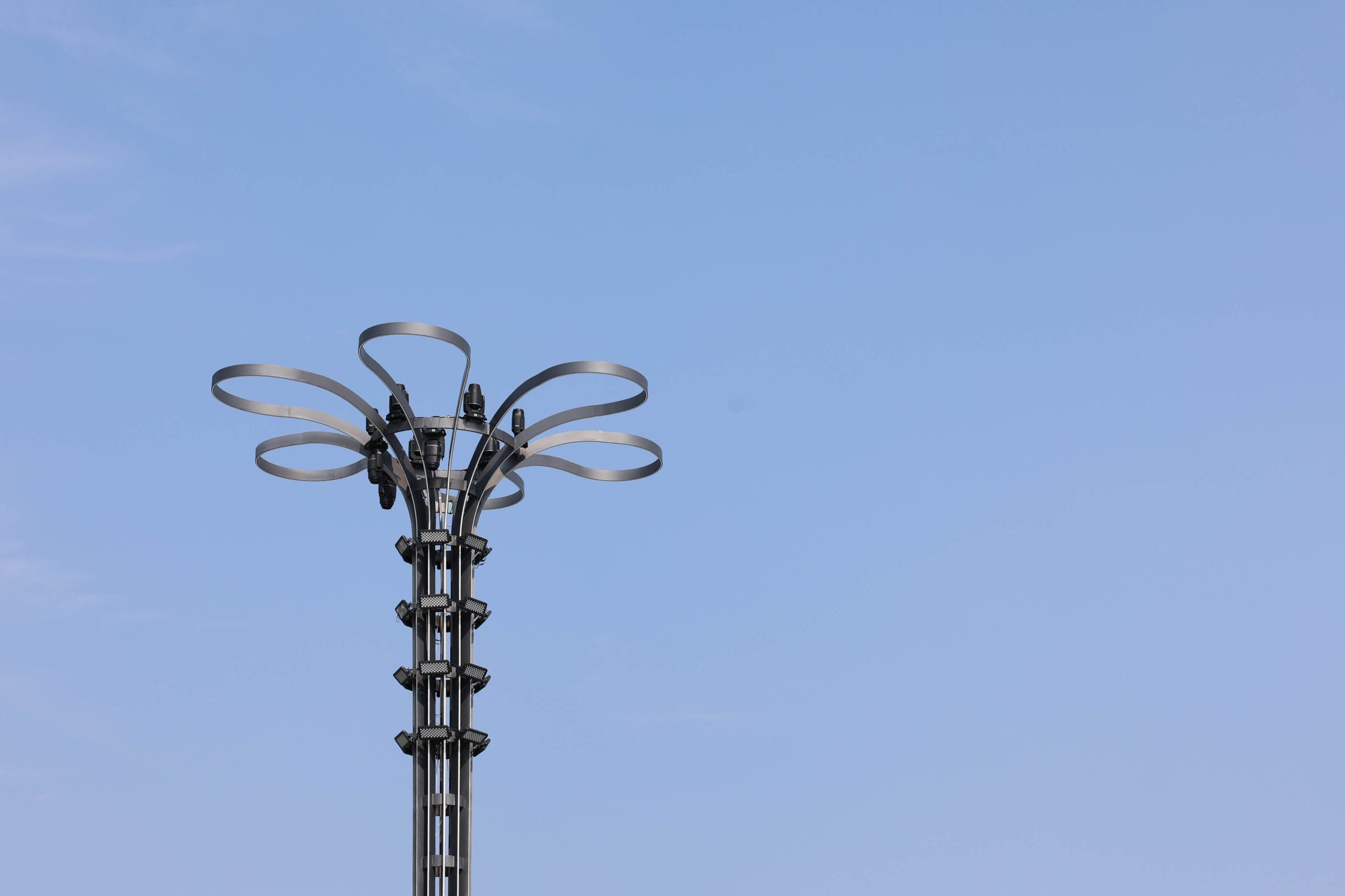

完成效果实拍
竖向受力体系重构：下密上疏等差数列圆环
竖向受力体系的重构是本项目的核心。构筑物总高21m，底部0~5m区段风荷载与倾覆弯矩最为集中，弯矩峰值超2000kN·m。结构设计师将竖向圆环设计为下密上疏等差数列渐变排布——底部环间距较小，向上逐步扩大，环距变化同步匹配花瓣盛开的趋势。

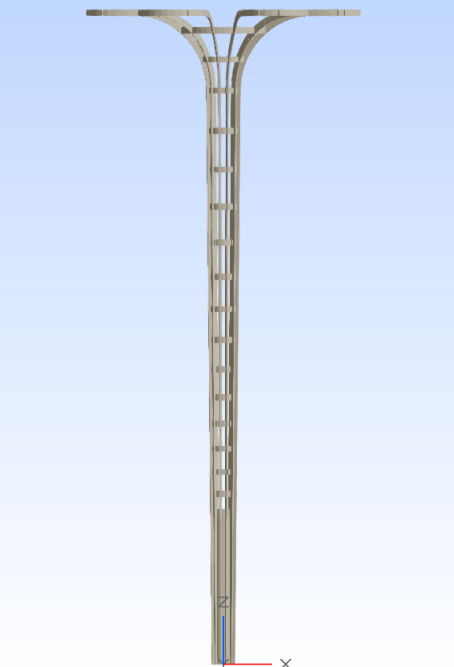

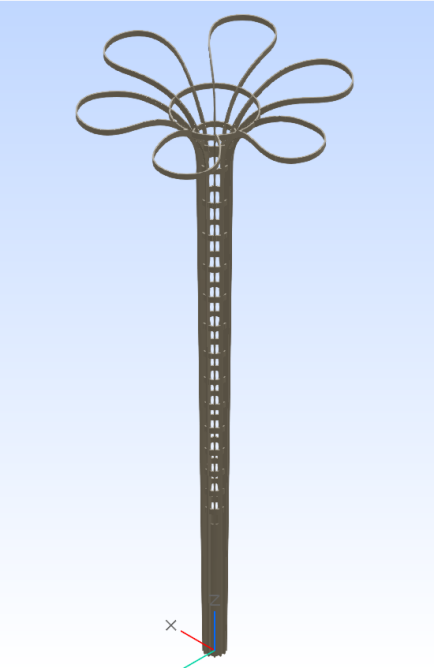

高杆灯模型：花瓣形态自然流畅，灯杆由下至上逐渐变粗，连接圆环设计为下密上疏等差数列渐变排布，环距变化同步匹配花瓣盛开的趋势

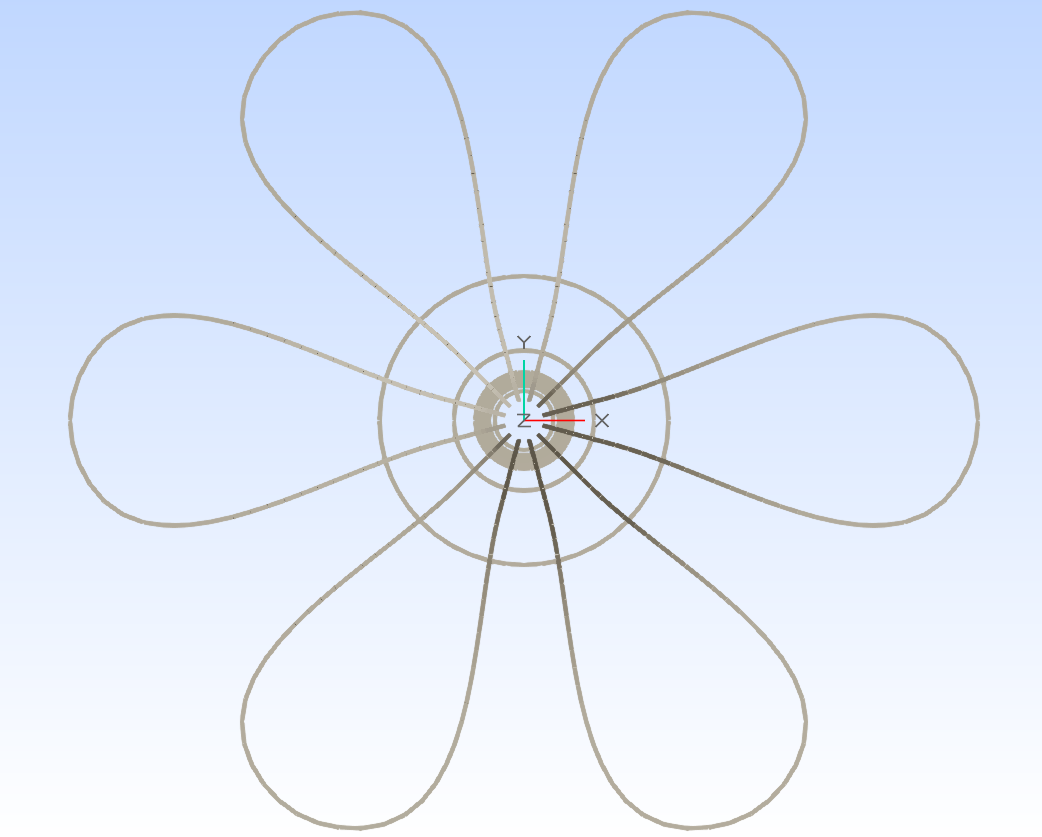

花瓣俯视图
荷载标准与基础设计
荷载标准按沿海临港条件从严取值：风荷载以百年一遇大风为基准，系数放大1.1倍；顶部花瓣预留灯光设备吊挂点位，单点荷载按500kg~1吨设计。基础采用独立钢筋混凝土方案，单座基础尺寸7.5m，配72mm大规格地脚螺栓，强化抗拔与抗倾覆性能。广场8组灯杆统一配置，8处独立大体积基础同步施工。
全套数字化交付
设计团队实现了从造型到加工的全套数字化交付：造型控制线→渐变分层网格→节点定位→结构受力验算，前后多次迭代，最终实现在最大限度保留原始建筑造型的基础上完美落地。
