近日，JUNIORMOLI 花房结构设计项目顺利完工。

该项目为室内斜向夹层营造，结构设计紧扣建筑设计理念，将绝大多数支撑构件巧妙隐藏，依托精细化结构优化，达成 “单根短柱承托空中花房” 富有视觉冲击力的空间效果。

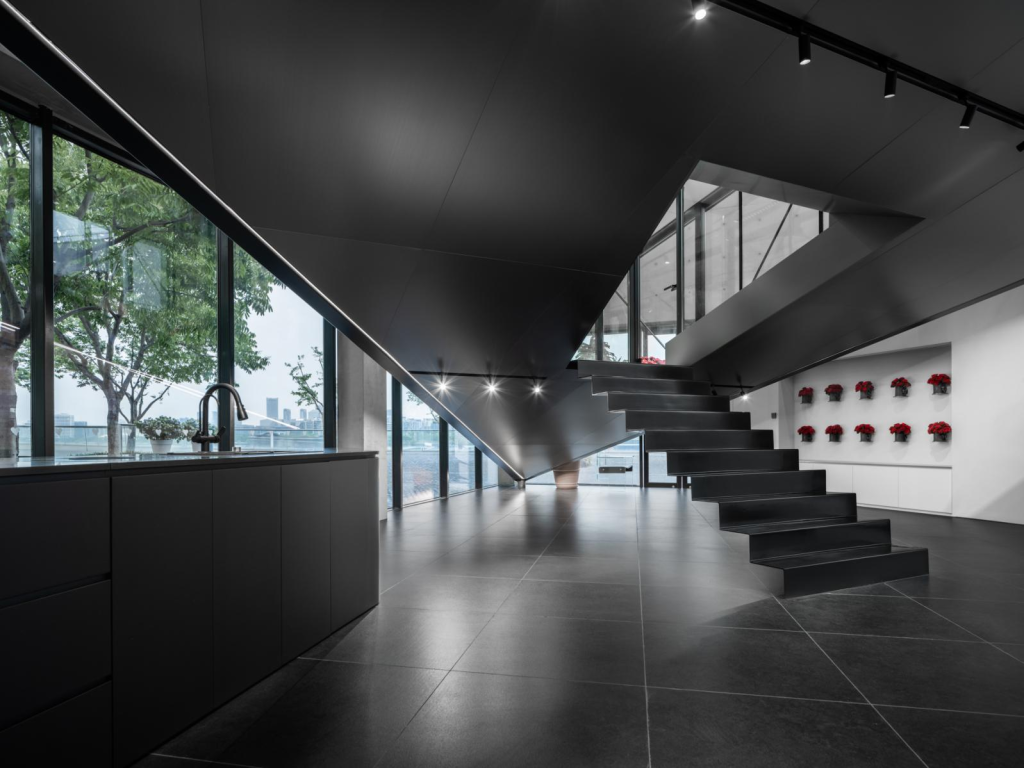

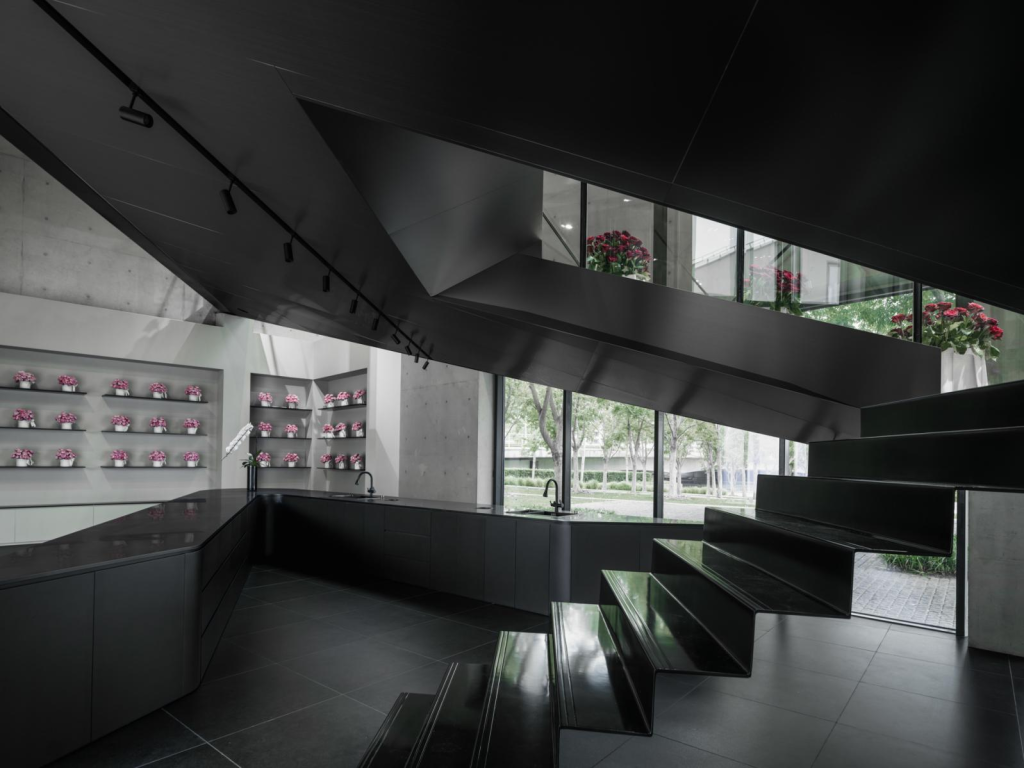

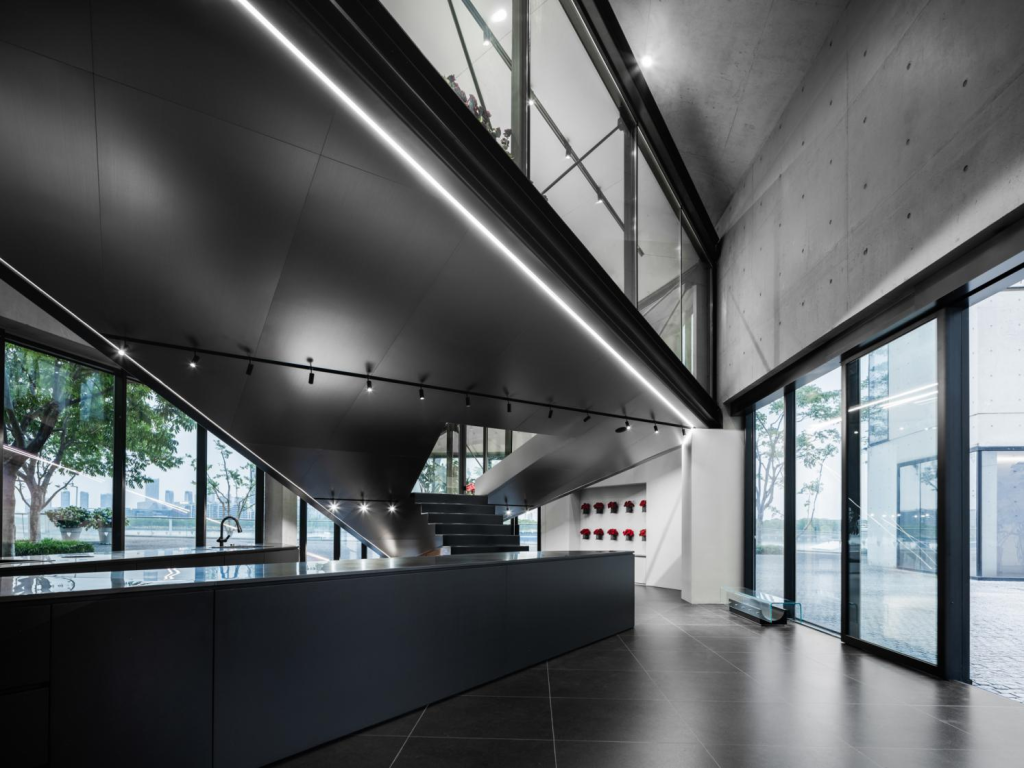

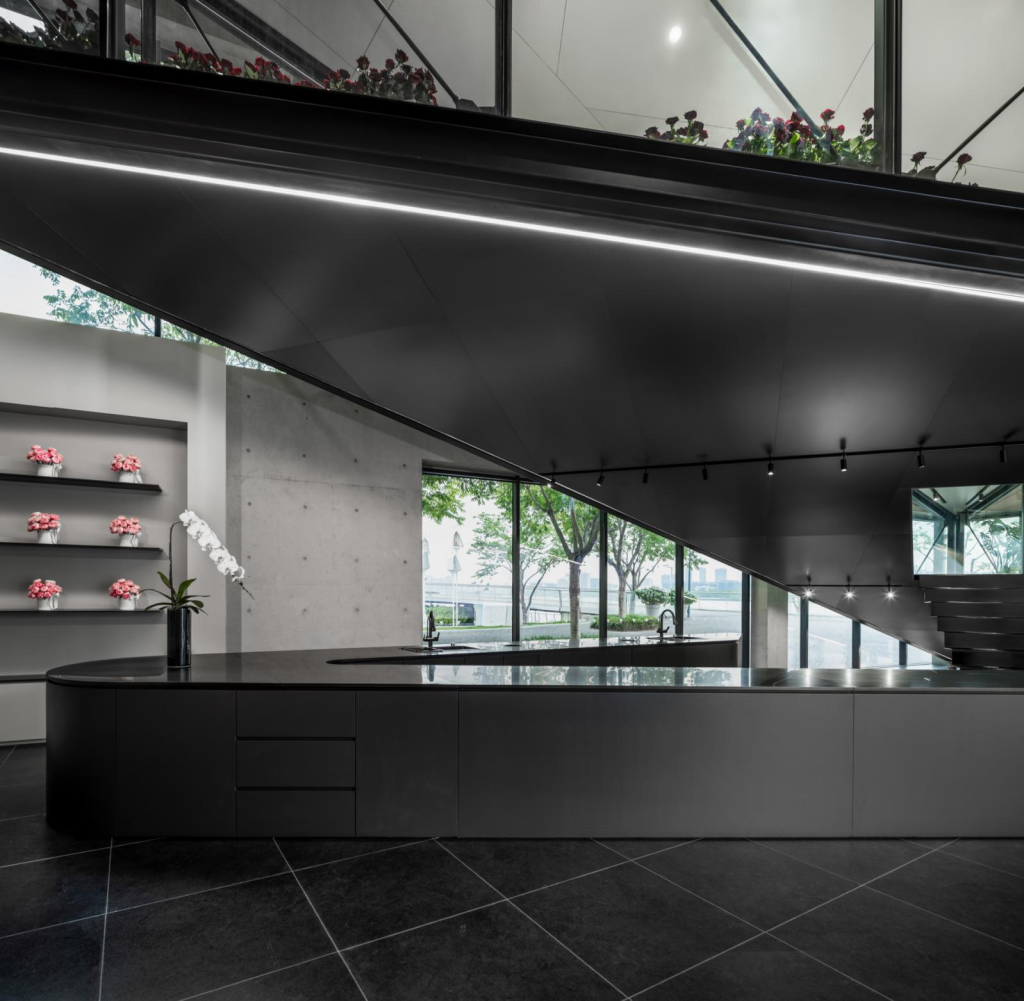

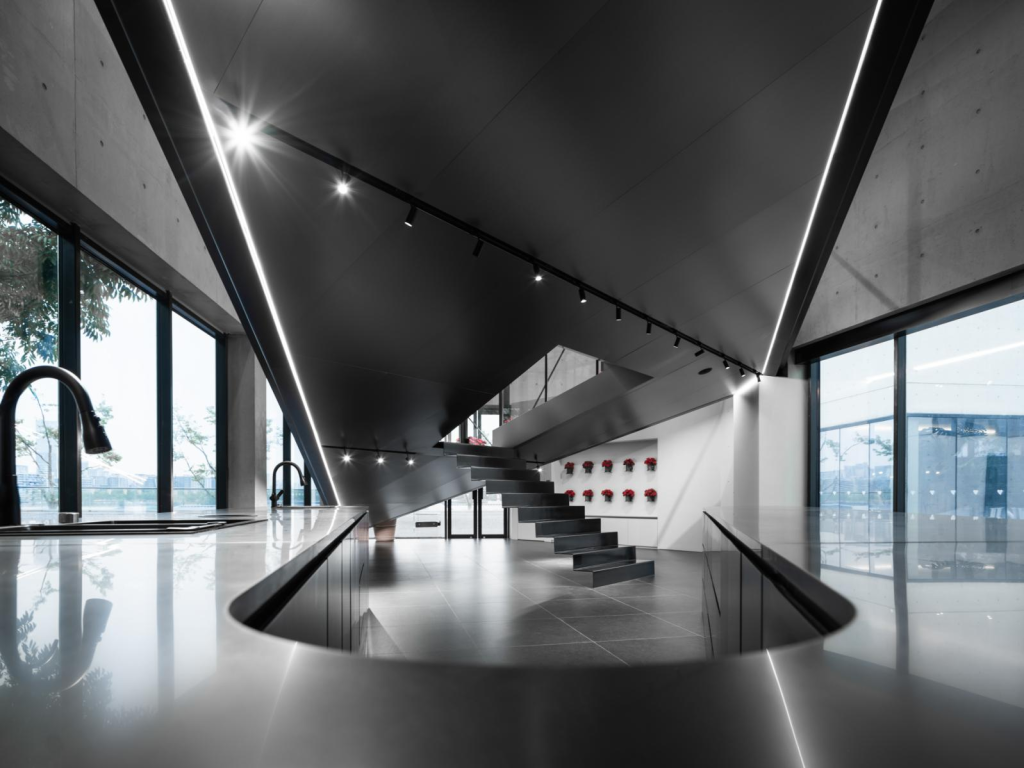

现场实拍：一根短柱支起异形夹层空间

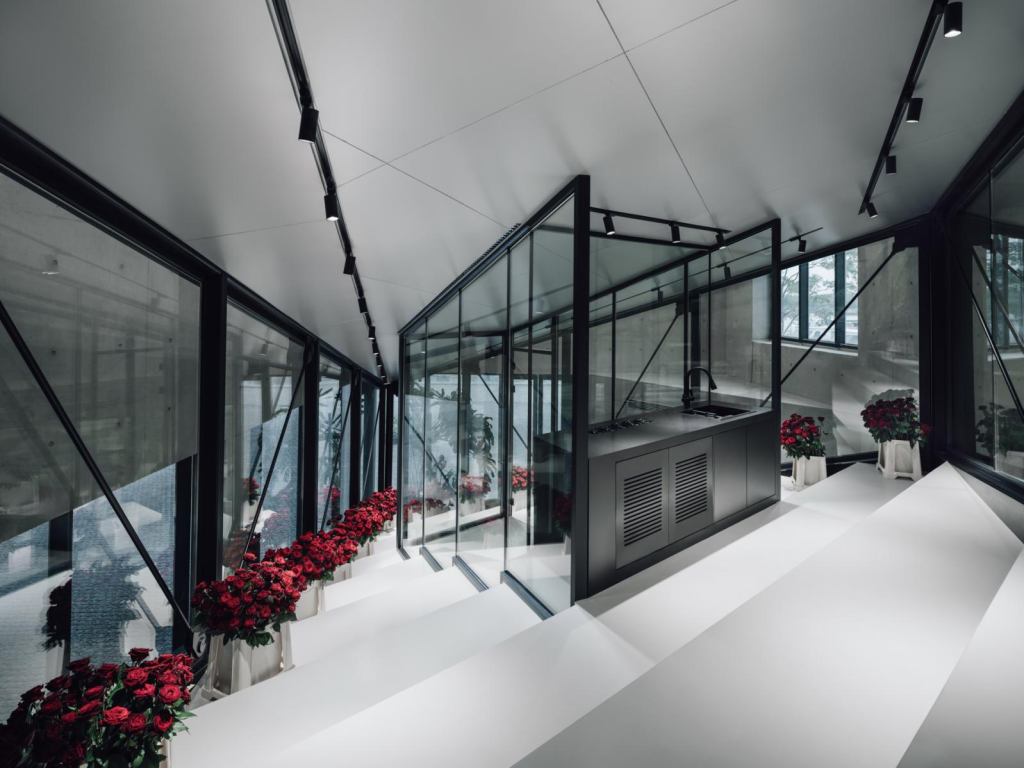

夹层空间内部

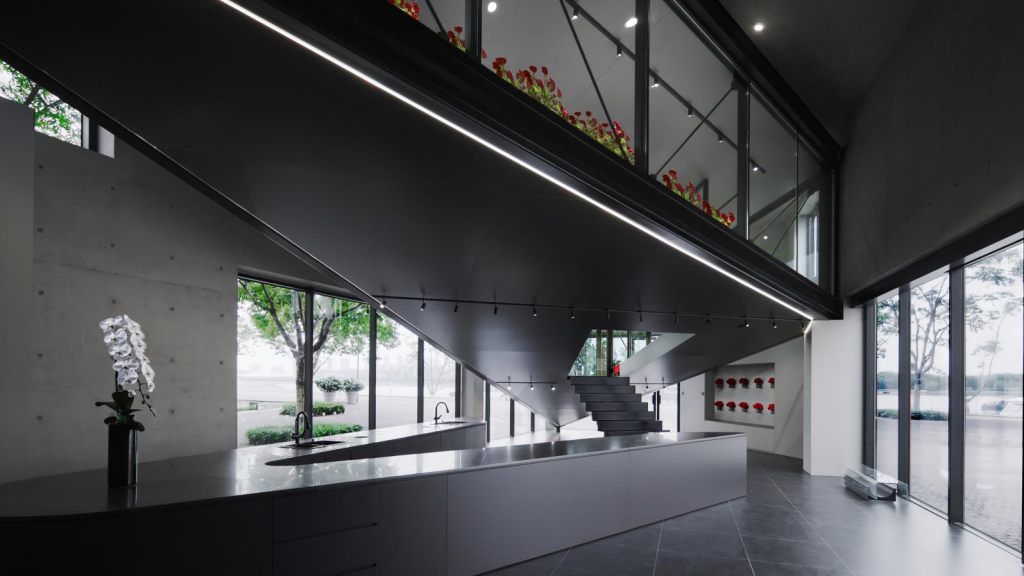

室内夹层花房，异形结构的视觉冲击力拉满

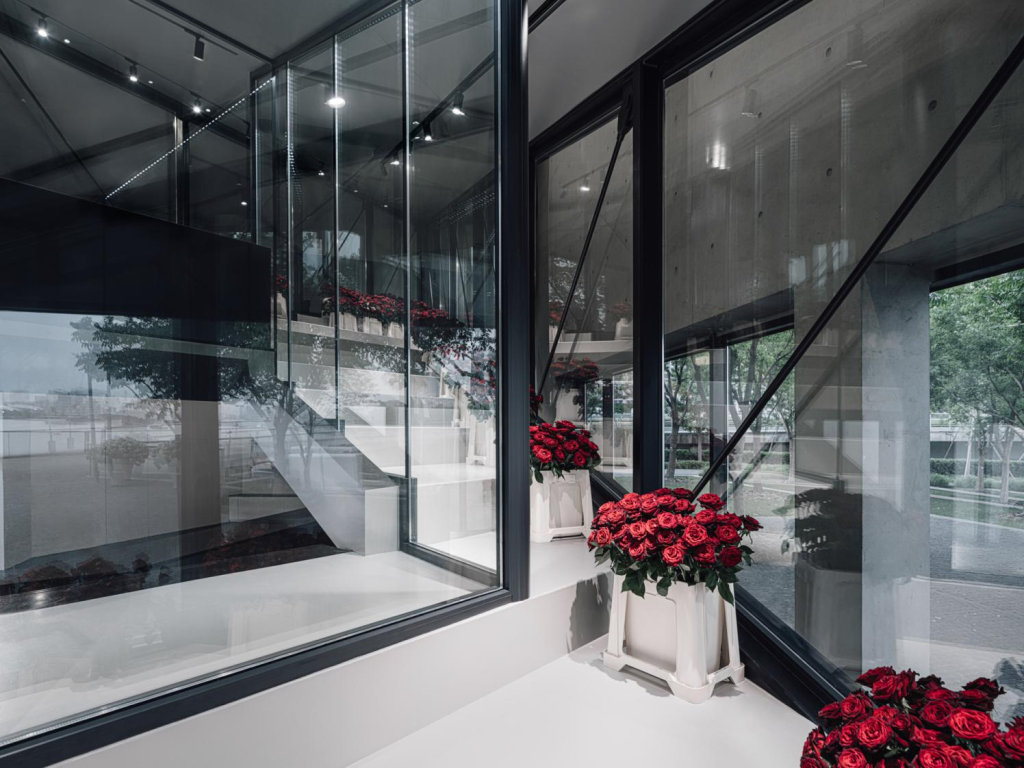

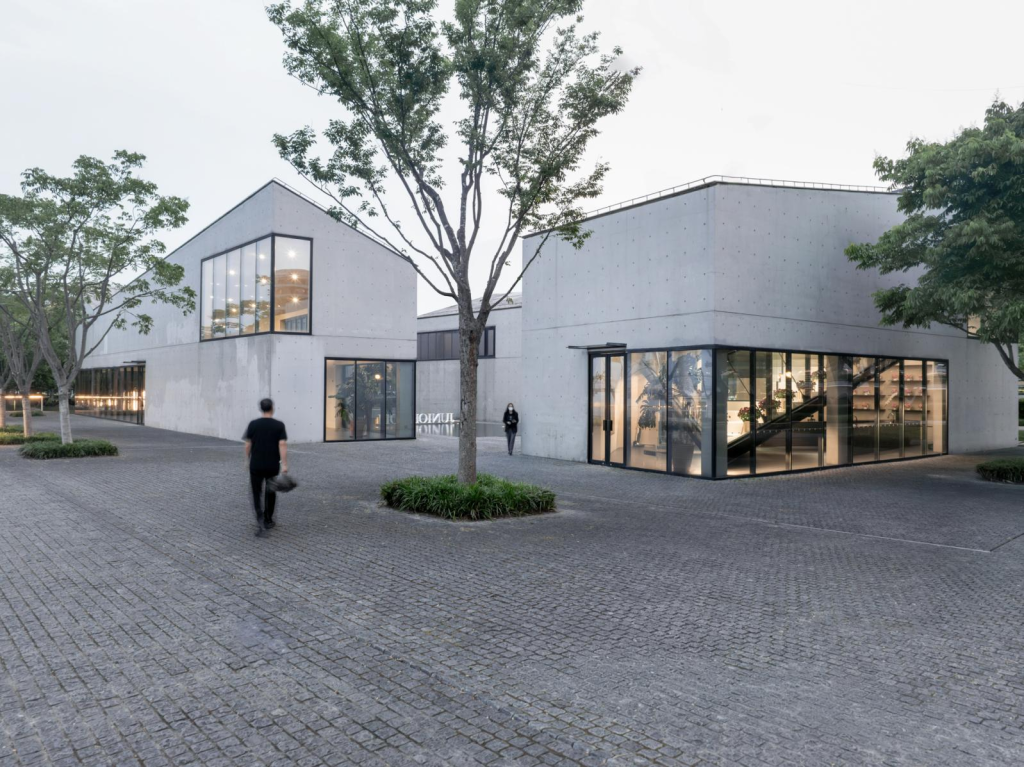

花房外部

设计诉求与难点

建筑造型要求：外立面仅保留1根小型立柱，其余支撑构件全部收纳于墙体之内；外露短柱在视觉上做到极致纤细。

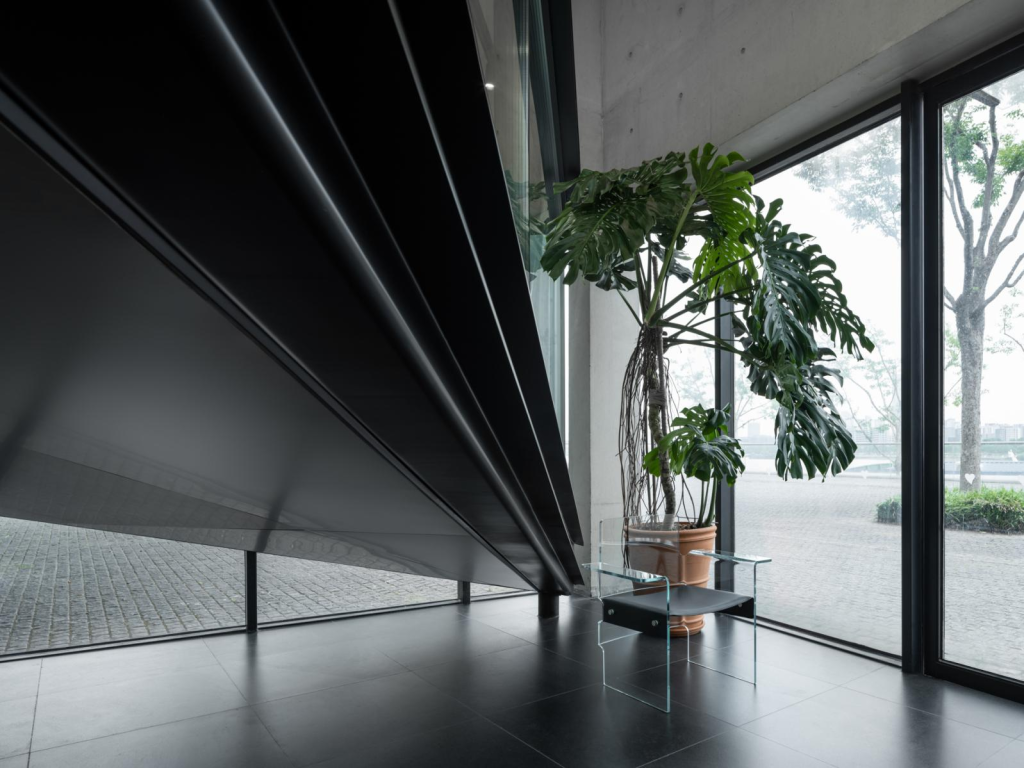

短柱尺寸压缩至极致

施工与基础条件约束：场地不具备大型机械进场吊装条件，所有构件依靠小型起重设备人工转运；原有筏板基础承载力有限，不能承受过大集中荷载，需要增设短柱分散受力。

大跨度与纤细构件冲突：夹层跨度逾16米，主梁选用400规格构件，依靠特殊结构体系平衡跨度与截面尺寸。

斜向结构内力管控：倾斜夹层受力后易生成水平推力，同时伴随较大弯矩、剪力，需要妥善疏导结构内力。

异形节点落地：连接节点为三角结合斜向矩形块的异形构造，依靠三维建模放样确定施工方案。

构件运输约束：受现场转运条件限制，所有钢构件重量、外形尺寸需要严格管控，适配人工转运条件。

解决方法

为实现立柱纤细、便于隐藏的目标，沿柱高依托墙体设置约束体系，防止钢柱失稳。但花房倾斜角度大、荷载较高，墙体连接位置化学锚栓承受的剪力与轴力偏大，团队依据力学计算优化节点构造，有效疏导连接区域内力。

基础方案：筏板基础上方增设短柱，分散集中荷载，满足基础受力标准。

结构体系：采用类平面桁架受力体系，借助压杆、拉索形成自平衡受力环。

 内力疏导：专项设计多处滑动节点，预留位移空间，消解结构侧向推力。

支撑布局：一共设置三根支撑立柱，两根内置墙体中，仅保留140×16规格钢柱对外显露，契合建筑外观设想。

依托整套结构优化策略，最终圆满实现预期建筑效果。

合作建筑设计方：介景建筑

建筑摄影：黑像素摄影
